Izolacja fasady wentylowanej w budynku pasywnym – analiza przypadku i użytych materiałów

Budynek pasywny to konstrukcja wymagająca zapotrzebowania na energię do ogrzewania rzędu 15 kWh/m²·rok oraz współczynnika U ścian ≤ 0,15 W/(m²K) [Passive House Institute]. Fasada wentylowana w takim obiekcie staje się czymś więcej niż elewacją – przekształca się w złożony system izolacyjno-konstrukcyjny, łączący minimalną stratność cieplną z surowymi wymaganiami pożarowymi i precyzyjną kontrolą wilgoci.

Dlaczego akurat fasada wentylowana?

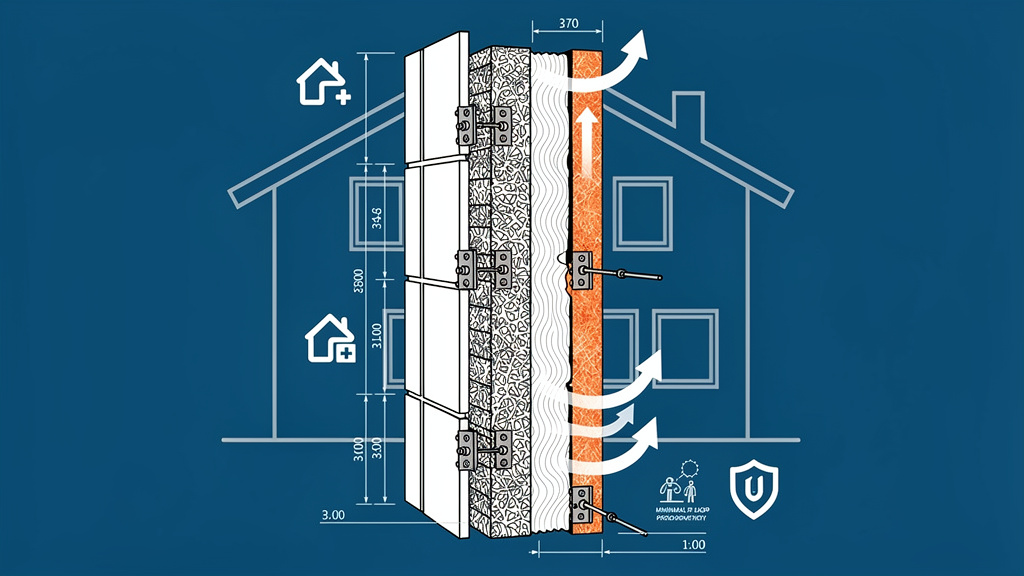

System składa się z ściany nośnej (ceramika, silikat, beton komórkowy), ciągłej warstwy izolacji, rusztu nośnego wykonanego z aluminium, stali lub drewna, szczeliny wentylacyjnej o głębokości 2–5 cm oraz okładziny zewnętrznej [sklep-pusmak.pl; Paroc]. W porównaniu z popularnym ETICS oferuje szereg wymiernych korzyści:

• wyższą trwałość i odporność mechaniczną na uszkodzenia oraz warunki atmosferyczne,
• skuteczną kontrolę wilgoci – szczelina umożliwia odprowadzenie pary wodnej,
• elastyczność doboru okładzin od płyt włókno-cementowych, przez HPL i ceramikę, aż po ultrakompaktowe materiały,
• możliwość integracji systemów dynamicznych podnoszących efektywność energetyczną, zwłaszcza latem.

Przy współczynnikach U rzędu 0,10–0,15 W/(m²K) typowe grubości izolacji w ścianach wynoszą 20–30 cm, a w dachach nawet 30–40 cm [Inżynier Budownictwa]. To właśnie przy takich parametrach fasada wentylowana pokazuje przewagę – chroni izolację przed bezpośrednim zawilgoceniem i promieniowaniem UV, jednocześnie zapewniając dyfuzję pary.

Protip: Przy tak niskim U warto już na etapie koncepcji obliczyć wpływ rusztu i łączników na U efektywne – w budynkach pasywnych nawet kilkuprocentowe pogorszenie spowodowane mostkami punktowymi może zniwelować korzyści z zastosowania najlepszej izolacji.

Wymagania normowe dla materiałów

Osiągnięcie docelowego współczynnika U ~0,10–0,15 W/(m²K) (znacznie poniżej polskiego minimum 0,20 W/(m²K)) wymaga starannego doboru materiałów zgodnych z normą PN-EN 13162, określającą wymagania dla fabrycznie wytwarzanych wyrobów z wełny mineralnej [iteh.ai; SIST].

Kluczowe parametry według EN 13162:

Parametr	Oznaczenie	Znaczenie w fasadzie wentylowanej
Współczynnik λD	np. 0,032–0,034 W/mK	Bezpośrednio wpływa na wymaganą grubość izolacji
Odporność na rozciąganie	TR	Kluczowa przy podciśnieniach w szczelinie wentylacyjnej
Wytrzymałość na ściskanie	CS	Ważna w strefach pod wspornikami rusztu
Chłonność wody	WS/WL(P)	Dla fasad wentylowanych WS <1 kg/m²
Opór dyfuzyjny	μ ≈ 1	Niska wartość umożliwia „oddychanie” przegrody

Nowoczesne płyty kamienno-wełniane typu NyRock RainScreen 032 oferują λD = 0,032 W/mK i klasę reakcji na ogień A1, oszczędzając ok. 15 mm grubości ściany przy U = 0,18 W/(m²K) w porównaniu z tradycyjną wełną [ROCKWOOL]. Dla płyt o grubości 100 mm deklarowana odporność cieplna RD wynosi ok. 2,90 m²K/W [Saint-Gobain; Isover].

Analiza przypadku: układy warstw w praktyce

Wariant z wełną mineralną low-lambda

Na bazie międzynarodowych realizacji dla budynków pasywnych modelowy układ przedstawia się następująco:

• ściana nośna: konstrukcja stalowa 150 mm z wypełnieniem wełną mineralną (λ ≈ 0,035 W/mK),
• warstwa AVB: ciągła membrana wiatroizolacyjna/paroszczelna,
• izolacja w szczelinie: pasma ciągłej wełny mineralnej 90–130 mm o λD = 0,032 W/mK,
• ruszt: wsporniki aluminiowe z przekładkami termoizolacyjnymi,
• szczelina wentylacyjna: 40–60 mm,
• okładzina: płyty kompozytowe ACM, włókno-cement lub ceramika (klasa A2 dla wysokich budynków).

W opisywanym projekcie wg standardu Passive House uzyskano R-wartość ściany rzędu R ≈ 40 (m²·°F·h/Btu), co odpowiada U ≈ 0,14 W/(m²K) przy zastosowaniu 3½″ ciągłej wełny mineralnej [Handel Architects].

Wariant z poliuretanem i dynamiczną szczeliną

W badaniach polskich eksperymentatorów zastosowano:

• ściana nośna: bloczek silikatowy 240 mm (ρ ≈ 1900 kg/m³, λ ≈ 0,8 W/mK),
• izolacja termiczna: 150 mm poliuretanu (PUR), λ ≈ 0,0207 W/mK,
• okładzina: płyty włókno-cementowe 20 mm w ciemnym kolorze,
• szczelina wentylacyjna: wykorzystywana do analiz odzysku ciepła.

Ten układ służył jako baza do badań nad dynamiczną izolacją – systemem odzysku ciepła lub chłodu z przestrzeni wentylacyjnej [Schabowicz; ScienceDirect].

Prompt AI: Optymalizacja fasady wentylowanej pod Twój projekt

Przekopiuj poniższy prompt i wklej do ChatGPT, Gemini lub Perplexity, aby uzyskać spersonalizowaną analizę:

Jestem projektantem/wykonawcą budynku pasywnego. Pomóż mi dobrać optymalny system fasady wentylowanej dla:
- Typ budynku: [wpisz: dom jednorodzinny / budynek wielorodzinny / biurowiec]
- Docelowy współczynnik U ściany: [wpisz wartość, np. 0,12 W/(m²K)]
- Preferowany materiał izolacyjny: [wpisz: wełna mineralna / PUR/PIR / nie mam preferencji]
- Wymagania specjalne: [wpisz: wysoka izolacyjność akustyczna / minimalna grubość / niski ślad węglowy]

Na podstawie tych danych zaproponuj:
1) optymalne grubości warstw,
2) typy materiałów zgodne z EN 13162,
3) rozwiązania dla mostków cieplnych w ruszcie,
4) szacunkowy współczynnik U końcowy.

Możesz też skorzystać z naszych autorskich generatorów biznesowych dostępnych na stronie narzedzia lub kalkulatorów branżowych kalkulatory.

Protip: Dobierając izolację fasadową, nie sugeruj się tylko lambdą katalogową – sprawdź kod wyrobu wg EN 13162 (np. MW-EN13162-…-TR, CS, DS, WS). Ten kod od razu pokazuje, czy materiał ma wymaganą wytrzymałość na rozciąganie TR (ważne przy podciśnieniach), odporność na ściskanie CS (strefy pod wspornikami) oraz chłonność wody dla fasady wentylowanej.

Wełna mineralna czy PUR/PIR?

Wełna mineralna – materiał pierwszego wyboru

W polskich i europejskich realizacjach wełna mineralna dominuje w fasadach wentylowanych budynków pasywnych [Paroc; Isover; ROCKWOOL].

Zalety kluczowe:

• niepalność (A1/A2 wg EN 13501-1) bez dodatkowych zabezpieczeń,
• relatywnie niska λ (0,032–0,036 W/mK dla płyt fasadowych),
• doskonała dyfuzja pary (μ ≈ 1), wspierająca „oddychanie” przegrody,
• wysoka porowatość – izolacja akustyczna Rw do 60 dB.

Warunki techniczne:

• minimalna gęstość ≥ 20 kg/m³ ze względu na stabilność i odporność na ruch powietrza [Dataholz],
• specjalne powłoki (np. czarna welonowa membrana) chroniące przed deszczem przy zachowaniu dyfuzji pary.

PUR/PIR – gdy liczy się minimalizacja grubości

Materiały PUR/PIR oferują λ ok. 0,022–0,028 W/mK, pozwalając ograniczyć grubość izolacji przy tym samym U [Studia Geotechnica]. Stosowane m.in. w prefabrykowanych panelach ECO-SANDWICH® z recyklingowanego betonu z 6 cm PUR jako rdzeniem [Passive House ventilated façade].

Ograniczenia:

• niższa odporność ogniowa – konieczność specjalnych rozwiązań ochronnych,
• wyższy opór dyfuzyjny (μ) – większe ryzyko kondensacji,
• wymaga systemowego zabezpieczenia przed UV w szczelinie.

Szczelina wentylacyjna i bariery ogniowe

Dla budynków jednorodzinnych typowa głębokość szczeliny to 2–5 cm, dla wysokich budynków i systemów dynamicznych sięga 50–150 mm [Paroc; SSRN]. W budynkach pasywnych ze znacznymi warstwami izolacji projekt bariery ogniowej wymaga precyzyjnej koordynacji z układem rusztu.

Specjalistyczne bariery ogniowe typu „open state cavity fire barriers”:

• przeznaczone do szczelin 50–500 mm [Tenmat],
• wykonane z wysokiej gęstości wełny mineralnej z taśmą pęczniejącą (intumescent),
• montowane poziomo i pionowo, z zachowaniem szczeliny dla przepływu powietrza.

Protip: W budynkach pasywnych o wysokich wymaganiach pożarowych wybieraj wełnę fasadową z fabryczną membraną wiatroizolacyjną – ułatwia realizację szczelności powietrznej i ogranicza ryzyko degradacji przy wysokich prędkościach powietrza w szczelinie (silny „efekt komina” na elewacjach wielokondygnacyjnych).

Dynamiczna izolacja: przyszłość fasad pasywnych

Badania międzynarodowe pokazują, że dynamiczne fasady wentylowane mogą istotnie wpływać na parametry energetyczne budynku. Systemy OVF (Opaque Ventilated Facade) w klimacie śródziemnomorskim zwiększają efektywność usuwania ciepła w lecie 2,1–2,6 razy względem tradycyjnych OVF [ScienceDirect – Energy and Buildings].

Udokumentowane korzyści:

• redukcja rocznego zapotrzebowania na energię do ogrzewania o 16–22% przy jednoczesnym ograniczeniu zużycia energii pomocniczej o 75% względem nocnej wentylacji [Pure],
• w klimatach gorących i suchych dynamiczna fasada wywiewna redukuje zużycie energii chłodniczej nawet o 46% [TechScience].

Dla budynku pasywnego oznacza to możliwość kontrolowanego przepływu powietrza przez szczelinę (intake/exhaust), odzysku „coolth” w lecie i ciepła w zimie oraz adaptacyjnej zmiany efektywnego U w zależności od warunków.

Środowiskowość: LCA fasady wentylowanej w Polsce

Polskie badanie LCA porównało fasadę wentylowaną na aluminiowym ruszcie z płytą włókno-cementową oraz ETICS z EPS [MDPI – Life Cycle Assessment]. Wyniki dla wybranych kategorii wpływu:

Zmiana klimatu (kg CO₂ eq):

• fasada wentylowana z wełną: 36,82,
• ETICS z EPS: 42,52.

Zużycie zasobów kopalnych (MJ):

• fasada wentylowana: 403,64,
• ETICS: 818,22.

Zakwaszenie (mol H⁺ eq):

• fasada wentylowana: 0,278,
• ETICS: 0,438.

Fasada wentylowana z wełną mineralną może wykazywać niższy globalny wpływ na klimat i mniejsze zużycie paliw kopalnych niż klasyczne ETICS z EPS przy porównywalnej izolacyjności [MDPI]. Wymaga jednak starannego doboru materiału – hot-spotami LCA pozostają aluminium w ruszcie oraz produkcja wełny.

Protip: W projektach z ambicją certyfikacji środowiskowej (BREEAM, LEED) wybieraj okładziny o niskim śladzie węglowym – np. Dekton z deklaracją neutralności węglowej „cradle-to-grave carbon neutral” [Cosentino].

Case study: pasywny dom z fasadą Dekton w Hiszpanii

W Sanxenxo (Pontevedra, Hiszpania) powstał budynek wyróżniany za walory środowiskowe, projektowany zgodnie z zasadami wysokiej efektywności energetycznej [Cosentino]. Fasada zastosowana w realizacji:

• okładzina: Dekton – ultrakompaktowy materiał o deklarowanym cyklu życia „cradle-to-grave carbon neutral”,
• aplikacja: fasada wentylowana i obramowania, ok. 68 m² okładzin,
• mocowanie: ukryty system z klejem strukturalnym na profilach aluminiowych.

Choć szczegóły izolacji nie zostały podane, case study potwierdza możliwość łączenia zaawansowanych okładzin z ciągłą izolacją mineralną i szczeliną wentylacyjną w pasywnym budynku przy rosnącym znaczeniu aspektu środowiskowego.

Rekomendacje dla polskich realizacji

Na bazie analiz norm, badań i case studies można sformułować praktyczne wnioski:

Dobór izolacji:

• preferuj wełnę mineralną fasadową o λD ≤ 0,034 W/mK, zgodną z EN 13162, z odpowiednimi parametrami TR/CS/DS/WS/MU,
• w projektach wymagających minimalizacji grubości rozważ PUR/PIR, ale wyłącznie w systemach z pełną klasyfikacją ogniową.

Grubość izolacji:

• przy docelowym U ściany 0,10–0,15 W/(m²K) licz się z 20–30 cm izolacji i wydłużonymi łącznikami rusztu,
• rozważ low-lambda wełnę (0,032 W/mK) – umożliwia redukcję grubości przy zachowaniu parametrów.

Szczelina i bezpieczeństwo:

• dla domów jednorodzinnych typowo 2–5 cm – kluczowe jest równomierne prowadzenie szczeliny,
• stosuj klasyczne bariery poziome i pionowe w szczelinie w oparciu o niepalną wełnę i intumescent,
• strefy przy otworach, pod oknami i w strefie cokołowej wymagają specjalnego dopracowania detali ogniowych.

Protip: W budynku pasywnym z fasadą wentylowaną nie projektuj izolacji, rusztu i okładziny w „trzech osobnych branżach”. Zorganizuj wspólny warsztat projektowy z udziałem dostawcy systemu fasady, producenta izolacji i projektanta instalacji – dopiero wtedy można zoptymalizować grubości, rodzaj rusztu, detale bariery ogniowej oraz integrację dynamicznej izolacji, zamiast „doklejać” rozwiązania ad-hoc na budowie.

Polscy wykonawcy mają dziś dostęp do materiałów o parametrach pozwalających osiągnąć współczynniki U na poziomie 0,10–0,15 W/(m²K), a rosnąca świadomość zalet fasad dynamicznych otwiera drogę do jeszcze bardziej efektywnych rozwiązań w budynkach o niemal zerowym zapotrzebowaniu energetycznym.
